مشخصات H-BEAMS
کیفیت: JIS G3101 SS400, SS400/JIS G3106 SM490, KS D3515 SM490
اندازه و تحمل: JIS G3192، KS D3502
| اندازه اسمی (میلی متر) | HXB (میلی متر) | T1 (میلی متر) | T2 (میلی متر) | وزن واحد (کیلوگرم بر متر) |
| 100*100 | 100*100 | 6 | 8 | 16.9 |
| 120*120 | 125*125 | 6.5 | 9 | 23.6 |
| 150*75 | 150*75 | 5 | 7 | 14 |
| 150*100 | 148*100 | 6 | 9 | 20.7 |
| 150*150 | 150*150 | 7 | 10 | 31.1 |
| 175*90 | 175*90 | 5 | 8 | 18 |
| 200*100 | 198*99 | 4.5 | 7 | 17.8 |
| 200*100 | 5.5 | 8 | 20.9 | |
| 175*175 | 175*175 | 7.5 | 11 | 40.4 |
| 194*150 | 194*150 | 6 | 9 | 29.9 |
| 200*200 | 200*200 | 8 | 12 | 49.9 |
| 200*204 | 12 | 12 | 56.2 | |
| 250*125 | 248*124 | 5 | 8 | 25.1 |
| 250*125 | 6 | 9 | 29 | |
| 250*175 | 244*175 | 7 | 11 | 43.6 |
| 300*150 | 298*149 | 5.5 | 8 | 32 |
| 300*150 | 6.5 | 9 | 36.7 | |
| 300*200 | 294*200 | 8 | 12 | 55.8 |
| 298*201 | 9 | 14 | 65.4 | |
| 350*175 | 346*174 | 6 | 9 | 41.2 |
| 350*175 | 7 | 11 | 49.4 | |
| 400*200 | 396*199 | 7 | 11 | 56.1 |
| 400*200 | 8 | 13 | 65.4 | |
| 250*250 | 250*250 | 9 | 14 | 71.8 |
| 250*255 | 14 | 14 | 81.6 | |
| 300*300 | 300*300 | 10 | 15 | 93 |
| 294*302 | 12 | 12 | 83.4 | |
| 300*305 | 15 | 15 | 105 |
| اندازه اسمی (میلی متر) | HXB (میلی متر) | t1 (میلی متر) | t2 (میلی متر) | وزن واحد (کیلوگرم بر متر) |
| 350×350 | 344×348 | 10 | 16 | 113 |
| 350×350 | 12 | 19 | 135 | |
| 400×400 | 388×402 | 15 | 15 | 140 |
| 394×398 | 11 | 18 | 147 | |
| 400×400 | 13 | 21 | 172 | |
| 400×408 | 21 | 21 | 197 | |
| 414×405 | 18 | 28 | 232 | |
| 428×407 | 20 | 35 | 283 | |
| 350×250 | 340×250 | 9 | 14 | 78.1 |
| 400×300 | 390×300 | 10 | 16 | 105 |
| 450×300 | 440×300 | 11 | 18 | 121 |
| 450×200 | 446×199 | 8 | 12 | 65.1 |
| 450×200 | 9 | 14 | 74.9 | |
| 500×300 | 482×300 | 11 | 15 | 111 |
| 488×300 | 11 | 18 | 125 | |
| 500×200 | 496×199 | 9 | 14 | 77.9 |
| 500×200 | 10 | 16 | 88.2 | |
| 506×201 | 11 | 19 | 102 | |
| 600×200 | 600×200 | 11 | 17 | 103 |
| 596×199 | 10 | 15 | 92.4 | |
| 606×201 | 12 | 20 | 118 | |
| 600×300 | 582×300 | 12 | 17 | 133 |
| 588×300 | 12 | 20 | 147 | |
| 594×302 | 14 | 23 | 170 | |
| 700×300 | 692×300 | 13 | 20 | 163 |
| 700×300 | 13 | 24 | 182 | |
| 800×300 | 800×300 | 14 | 26 | 207 |
| 808×302 | 16 | 30 | 241 | |
| 900×300 | 890×299 | 15 | 23 | 210 |
| 900×300 | 16 | 28 | 240 | |
| 912×302 | 18 | 34 | 283 |
1.تفاوت بین پرتو H-و پرتو I- چیست؟
یک پرتو H مانند حرف "H" با یک فلنج عمودی و دو{0}}فلنج جانبی بلند است، در حالی که یک تیر I دارای مقطعی است که شبیه حرف "I" است که دارای یک تار عمودی منفرد یا تار در وسط دهانه، دو تار و بدون فلنج پایینی است.
2. پرتو H-برای چه استفاده میشود؟

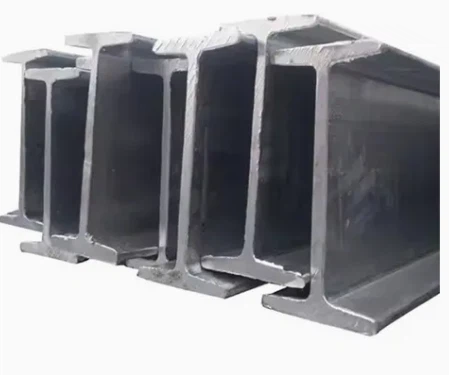

تیر H یک سازه فولادی به شکل حرف "H" است. معمولا در ساخت و ساز استفاده می شودبرای تحمل بارهای سنگین و مقاوم سازی ساختمان ها. این تیرچه دارای فلنج های پهن و طراحی یکنواخت است که آن را برای منازل، پل ها و پروژه های صنعتی مناسب می کند.
3. کدامیک گرانتر است: H-پرتو یا I-پرتو؟
وزن: برای تیرهایی با عمق مشابه، تیرهای H-به دلیل افزایش مواد در فلنجهای پهنتر، سنگینتر از تیرهای I-میباشند. هزینه: به طور کلی، تیرهای H-به دلیل فرآیند ساخت پیچیدهتر و افزایش مصرف مواد، گرانتر از تیرهای من- هستند.
4. یک پرتو H-چقدر قوی است؟
دوام یک پرتو H از نسبت استحکام-به وزن آن در مقطع- ناشی میشود. این طراحی بهینه به این معنی است که این نوع تیرها دارنداستحکام بیشتر در برابر بارهای سنگین تر. یک تیر H-همچنین میتواند راحتتر جوش داده شود، و به دلیل اینکه سطح بسیار زیادی در مقطع- خود دارد، دارای درجه مقاومت بالایی است.
5. نام دیگری برای پرتو H- چیست؟
تیر فلنج پهنبه دلیل شکل متمایزشان به نام H{0}}تیر نیز شناخته میشود، شبیه به حرف بزرگ "H" در صورت مشاهده در مقطع. این شکل برای حمل بارهای سنگین بدون خم شدن بسیار کارآمد است.
